REVO PN


  • De 4 a 24 canales monofásicos independientes con combinación Fase-Neutro o Fase-Fase
  • De 12 a 24 canales monofásicos independientes divididos en las tres fases
  • Entradas lógicas SSR 7 ÷ 30Vdc 9mA Max (ON ≥7Vdc OFF < 6Vdc)
  • L1 - L2 - L3 entrada potencia 370 - 480V
  • Corriente nominal en funcionamiento continuo de máximo 25A en cada carga
  • Valor pico de corriente (10ms) 700A
  • Rango de tensión nominal Ue 24÷600V
  • tensión de aislamiento Ui 2500Vac

General Details

REVO PN

Control de los elementos calefactores y lámparas IR

UNIDAD DE POTENCIA MULTICANAL. Las unidades REVO PN están diseñadas para gestionar aplicaciones con muchas zonas de potencia. Gracias al algoritmo de distribución de la potencia de salida, es posible balancear y limitar la corriente máxima requerida al fin de mantener una elevada calidad de la corriente, limitando consumos y pérdidas.
Los REVO PN responden a las exigencias de conectividad, adquisición de datos, monitoreo y diagnóstico de instalaciones industriales a través de los más comunes Buses de Campo. Los REVO PN son el complemento ideal del PLC/MULTILOOP para tareas de termorregulación.

CADA ZONA INCLUYE:
• Power management• Medición de la corriente en verdadero valor eficaz
• Medición de tensión• Medición de potencia
• Medición de la resistencia de carga• Comunicación
• Unidad de tiristor de 25A con elevado I2T• Circuito de sincronización
• Tensión máxima 480V• Entradas y salidas digitales
• Fusible ultrarrápido incorporado


Han considerado alguna vez que los picos de potencia pueden representar un problema?
Esta unidad, gracias a su peculiar algoritmo, es muy performante y minimizará los costos energeticos a través de la función de sincronización y del limite de potencia para cada zona.

BENEFICIOS:

  • Eliminación de los picos de potencia instantánea.
  • Factor de potencia cerca de 1 debido a la utilización del arranque Zero Crossing.
  • El REVO PN mantiene la potencia instantánea por debajo de los limites contractuales de la empresa.
  • El REVO PN permite fijar contratos menos onerosos, evitando multas debidas a la superación de los limites contractuales.
  • Rápido retorno de la inversión.

CON EL SISTEMA REVO PN:

  • Pueden comunicar a través del Bus de Campo;
  • ProfiNet o Profibus DP;
  • Pueden detectar una carga interrumpida;
  • Pueden detectar un cortocircuito de los tiristores;
  • Fácil mantenimiento en funcionamiento
  • Fácil de mantener en funcionamiento
  • Sustitución rápida de los fusibles y de las unidades defectuosas.
Documentación

REVO PN – Documentación

Manuales

Serial-Communication-REVO-PN-PC

0.6 MiB

Para obtener el manual del producto, escriban un e-mail a  [email protected]

Catálogo

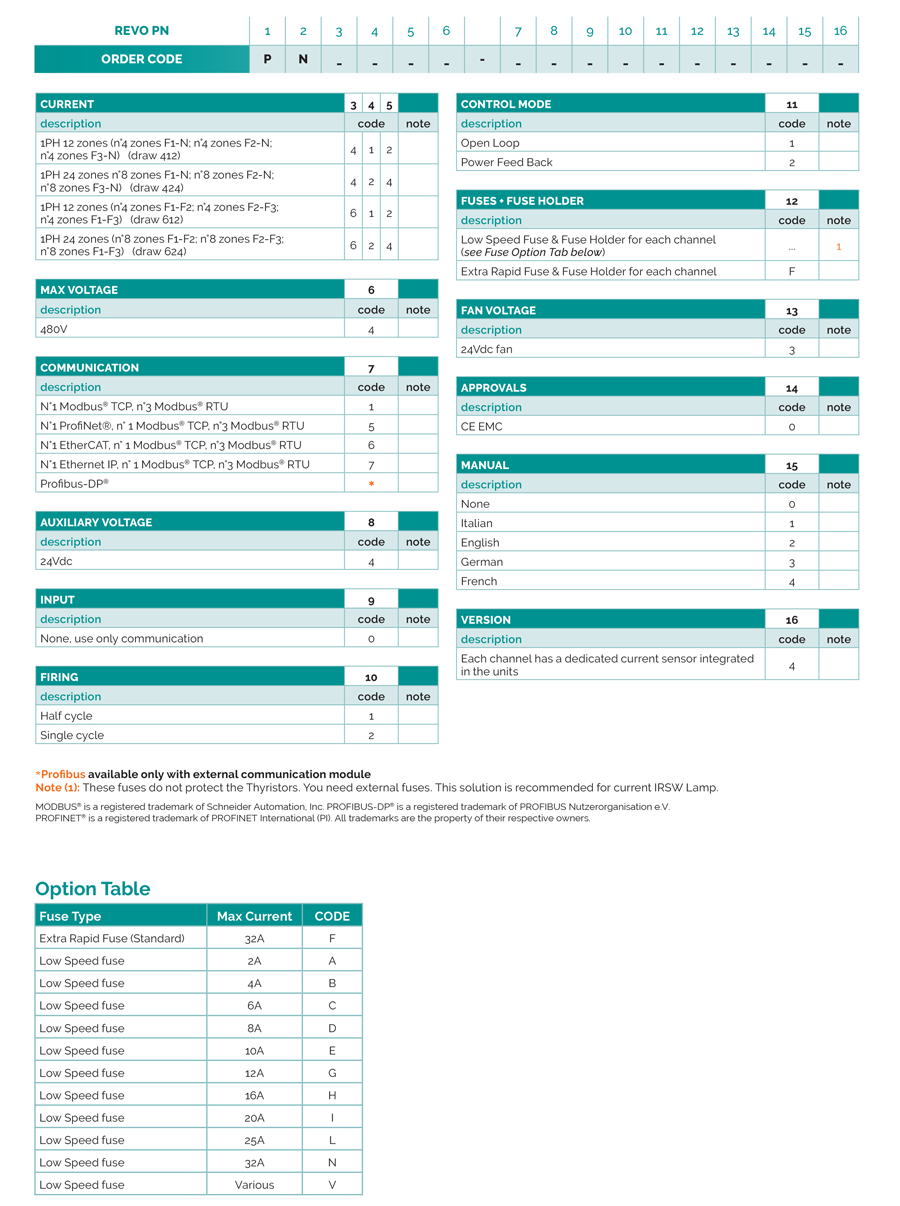

Código de pedido

REVO PN – Código de pedido para versiones monofásicas


REVO PN – Código de pedido para versiones trifásicas


Software

Ya están disponibles las Librerías Siemens TIA Portal. Hagan clic acá para obtener más informaciones.

Software de configuración del REVO PN:

ThyristorConfigurator V6.0.3.3

Thyristor configurator software
REVEX 1/2/3 PH - REVEX PA
REVO C 1/2/3 PH,
REVO PC v2
REVO PN v2
REVO PB
REVO RT
REVO TH

28.0 MiB

Files GSD y GSDM para Profibus y Profinet:

PROFIBUS-GSD-Files

File GSD (General Station Description File) PROFIBUS configuration

11 KiB

PROFINET-GSDML-Files

File GSDML (General Station Description File) PROFINET configuration

85 KiB



NameSize
Atm-vcom

File .inf for Fieldbus interface module for model
- REVO PN
- REVO PC
- External communication module

2 KiB
Serie 2015

Códigos de pedido REVO PN Serie 2015:


Catálogo REVO PN Serie 2015:


Software de configuración REVO PN Serie 2015:

ThyristorConfigurator V5.8.0.5b

Thyristor configurator sofwtare
CD3000M, CD3200
Multidrive 1/2/3 PH,
CD3000E 2/3 PH,
REVO E 2/3PH,
REVO PC 2015
REVO PN 2015

27.0 MiB

Files GSD y GSDM para Profibus y Profinet:

PROFIBUS-GSD-Files

File GSD (General Station Description File) PROFIBUS configuration

11 KiB

PROFINET-GSDML-Files

File GSDML (General Station Description File) PROFINET configuration

85 KiB
