REVO PN


  • 4 bis 24 unabhängige einphasige Kanäle mit der gleichen Phase-Neutral- oder Phase-Phase-Kombination
  • 12 bis 24 unabhängige einphasige Kanäle, aufgeteilt auf die 3 Phasen
  • SSR-Logikeingang 7 ÷ 30Vdc 9mA Max (ON/AUF ≥7Vdc OFF/AUS < 6Vdc)
  • L1 - L2 - L3 Stromeingang 370 - 480V
  • Nennstrom im Dauerbetrieb max. 25A proLast
  • Max. Spitzenstrom (10ms) 700A
  • Nennspannungsbereich Ue 24÷600V
  • Isolierspannung Ui 2500Vac

General Details

REVO PN

Steuerung von Heizelementen und IR-Lampen

MEHRKANAL-NETZGERÄT. REVO PN-Geräte sind für Anwendungen mit vielen Leistungszonen ausgelegt. Dank des Leistungsverteilungsalgorithmus ist es möglich, den Spitzenstrombedarf auszugleichen und zu begrenzen, um eine hohe Qualität des aufgenommenen Stroms zu erhalten und gleichzeitig die Verluste und den Verbrauch zu begrenzen. Sie erfüllen die modernen Anforderungen an Konnektivität, Datenerfassung, Überwachung und Diagnose von Industrieanlagen über die gängigsten Feldbusse. Sie sind die ideale Ergänzung zu Ihrem PLC/MULTILOOP für Temperaturregelungsfunktionen.

JEDE ZONE UMFASST:
• Energiemanagement• Spannungsverhältnisse
• Lastwiderstandsmessung• Echte RMS-Strommessungen
• Leistungsmessungen• Kommunikation
• Thyristorsteller 25Amit hohem l2T• Synchronisationsschaltung
• Maximale Spannung 480V• Integrierte extraflinke Sicherung
• Digitale Ein- und Ausgänge

Abmessungen:
Größe 1xS15 (4 – 8 einphasige Kanäle): H273mm x W93mm x D170mm; Gewicht 3,60Kg
Größe 2xS15 (12 – 16 einphasige Kanäle): H273mm x W186mm x D170mm; Gewicht 7Kg
Größe 3xS15 (12 – 24 einphasige Kanäle verteilt auf 3 Phasen / 20-24 einphasige Kanäle): H274mm x W281mm x D170mm; Gewicht 10,6Kg


Haben Sie schon einmal darüber nachgedacht, wie problematisch Leistungsspitzen sein können?
Dieses leistungsstarke Gerät minimiert dank seines speziellen Algorithmus Ihre Energiekosten durch seine Synchronisations- und Leistungsbegrenzungsfunktion für jede Zone.

VORTEILE:

  • Eliminierung von momentanen Leistungsspitzen.
  • Leistungsfaktor nahe 1 durch den Einsatz der Betriebsart in der Nullspannungsstufe.
  • REVO PN hält die Momentanleistung unter den vertraglichen Grenzen Ihres Unternehmens.
  • Auf diese Weise können Sie weniger belastende Verträge abschließen und Strafen für die Überschreitung von Vertragsgrenzen vermeiden.
  • Rasche Rentabilität der Investition

MIT DEM REVO PN SYSTEM ZUSÄTZLICH:

  • Sie können über die gängigsten Feldbusse kommunizieren, einschließlich Modbus Master, Modbus Slave, Profibus DP, Profinet, Modbus/TCP.
  • Sie können eine unterbrochene Last erkennen.
  • Sie können einen Kurzschluss an den Thyristoren feststellen.
  • Einfach zu pflegen.
  • Schneller Austausch von Sicherungen und defekten Geräten.



Dokumentation

REVO PN – Dokumentation

Handbücher

Serial-Communication-REVO-PN-PC

0.6 MiB

Um das Produkthandbuch zu erhalten, senden Sie bitte eine E-Mail an: [email protected]

Katalog



Bestellnummern

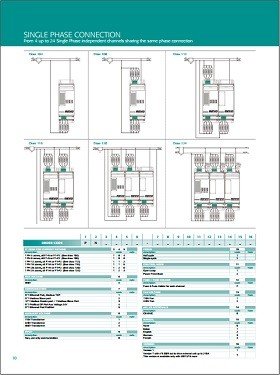

REVO PN – Bestellnummer für einphasige Ausführungen

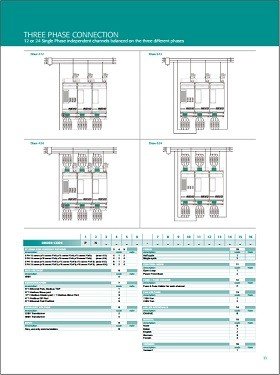

REVO PN – Bestellnummer für dreiphasige Ausführungen


Software

Jetzt verfügbar Siemens Tia Portal Bibliotheken. Klicken Sie hier für weitere Informationen.

REVO PN – Konfigurationssoftware:

ThyristorConfigurator V6.0.3.6

Thyristor configurator software
REVEX 1/2/3 PH - REVEX PA
REVO C 1/2/3 PH,
REVO PC v2
REVO PN v2
REVO PB
REVO RT/RTL
REVO TH

28.0 MiB

GSD – und GSDM-Dateien für Profibus und Profinet:

PROFIBUS-GSD-Files

File GSD (General Station Description File) PROFIBUS configuration

11 KiB

PROFINET-GSDML-Files

File GSDML (General Station Description File) PROFINET configuration

85 KiB

2015 Series

Bestellnummer REVO PN Serie 2015:


Katalog REVO PN Serie 2015:


REVO PN – Konfigurationssoftware 2015 Series:

ThyristorConfigurator V5.8.0.5b

Thyristor configurator sofwtare
CD3000M, CD3200
Multidrive 1/2/3 PH,
CD3000E 2/3 PH,
REVO E 2/3PH,
REVO PC 2015
REVO PN 2015

27.0 MiB

GSD – und GSDM-Dateien für Profibus und Profinet:

PROFIBUS-GSD-Files

File GSD (General Station Description File) PROFIBUS configuration

11 KiB

PROFINET-GSDML-Files

File GSDML (General Station Description File) PROFINET configuration

85 KiB
