REVEX 3PH – Seleccionen una opción para AHORRAR DINERO!

Compren solo lo necesario. Construyan sus unidades personalizadas!

Notas:
N opción que desea eliminar
S opción necesaria para mi aplicación
(*1) El precio completo incluye los fusibles montados sobre todos los tamaños, con la excepción de las unidades de 30-35-40A.

REVEX EL REGULADOR DE POTENCIA ON DEMAND

El REVEX ofrece total flexibilidad tanto a nivel de software, cómo de hardware.

Disponible en varias configuraciones:

• 16 distintas posibilidades para las unidades a 1 fase;
• 8 distintas posibilidades para las unidades a 2 y 3 fases.

REVEX: total flexibilidad tanto a nivel de software, cómo de hardware.

• Construyan una unidad personalizada en función del proceso.
• Bus de Campo disponible
• Comunicación Modbus como estándar
• A continuación se muestran unos ejemplos de configuración de las unidades.

Regulador de potencia a 30, 35 y 40A con y sin pantalla.
La versión sin pantalla puede ser programada a través de un puerto USB.

Regulador de potencia a 1, 2 o 3 fases en dimensiones de 60 y 90A.

Unidades de 60 y 90A disponibles con o sin fusibles.

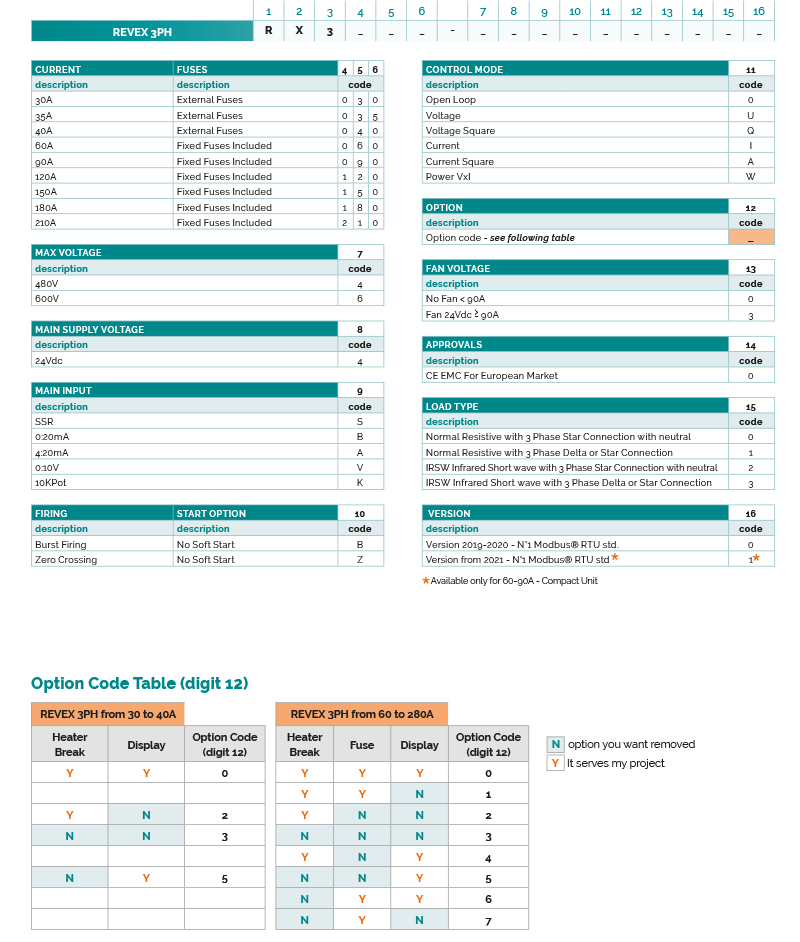

REVEX 3PH – Código de pedido

REVEX 3PH – Tamaños y Dimensiones

Ya están disponibles las Librerías Siemens TIA Portal. Hagan clic acá para obtener más informaciones.
*sólo para conexiones RS485

Software gratuito para configurar REVEX:

La configuración se lleva a cabo a través de un normal puerto USB 2.0 – Tipo A macho a Micro-B macho (disponible para la compra con el código USBMA-20-USBMMB) y a través de un software gratuito de configuración, que se puede descargar haciendo click en el siguiente link.
El puerto USB en el frente de la unidad permite la configuración del REVO C de manera sencilla y segura, ya que la unidad se alimenta per el mismo puerto (ninguna carga o tensión auxiliar necesaria)

Software:

Manuales de la Communicación:

Files PLC:

Ver los Módulos de comunicación


SINTONIZACIÓN RÁPIDA Y SENCILLA

A continuación se muestran unas capturas de pantalla del software de configuración de nuestras unidades. Esta página, por ejemplo, es necesaria para configurar los productos de CD Automation en modo FAST MODE. En el lado izquierdo aparecen todas las conexiones. El operador tiene que seleccionar la aplicación indicando el tipo de carga (en este ejemplo la carga seleccionada es «resistencia normal»). Al seleccionar la carga y la conexión, automaticamente, a la derecha, aparecerá la receta de configuración de la unidad. Antes de comenzar el download los parámetros pueden ser modificados.

PRUEBAS DE LAS UNIDADES

Esta captura de pantalla del software de configuración es muy útil y puede ser utilizada para probar todas las unidades SCR de CD Automation.
De esta página es posible leer, escribir y seleccionar. Es posible: leer el valor de la tensión, de la corriente y de la potencia, seleccionar la señal de entrada analógica o SSR y el modo de control entre V, I y VxI.
Además, es posible seleccionar el tipo de arranque: Half Cycle, Single Cycle, Burst Firing, Delayed Triggering,  Ángulo de Fase, y Arranque Suave, el Estado del Limite de Potencia y los para establecer.  En esta misma página es posible activar el «analizador de carga», un pequeño osciloscopio que permite ver la forma de onda de la señal de salida (pueden mostrarse hasta 10 variabels).

ANALIZADOR DE CARGA

En esta página es posible analizar hasta 10 variables de proceso: de este modo obtenemos un cuadro completo inmediato y podemos comprender si las formas de ondas coinciden con las expectativas. Es evidente que el analizador de carga puede resultar útil  en el análisis de fallos o problemas.

REGISTRO DE LAS VARIABLES DE PROCESO

En el REVO C la memoria de almacenamiento está en una tarjeta de memoria xxGB y los intervalos de almacenamiento son programables. En los demás productos de CD Automation los intervalos son fijos y no son programables.

Modelos 3D

Talla: SR10
Talla: SR17
Talla: SR25
Talla: SR26 (sólo REVEX 3ph versión 2019)
