REVO RT


Spécifications techniques
  • REVO RT
    Contrôleur de puissance 3 zones PID jusqu'à 90A
  • 3 boucles de régulation dans la même unité
  • Surveillance de la charge et des alarmes
  • SSR integré
  • Jusqu'à 90A par zone
  • Fusibles ultra-rapides integrés (standard)
  • Donées toujours disponibles au moyen de bus terrain
  • Réduction du câblage et des espaces

General Details

REVO RT

Contrôleur de puissance 3 zones PID jusqu’à 90A


Le REVO RT est une unité compacte de régulation pour panneau arrière, qui intègre à l’intérieur  un group statique monophasé pour chaque boucle pour la gestion de la puissance électrique.

Chaque unité gère jusqu’à 3 boucles de commande indépendantes. L’unité peut être achetée avec les fonctions de diagnostic pour la charge et pour les SCR. Dans ce cas, il y a un transformateur ampèremétrique pour chaque zone.

Chaque zone de puissance est toujours munie de fusibles ultra-rapides.

L’incorporation standard de la puissance, des TA et des fusibles dans une unique unité permet de garder espace et temps pour le câblage.

Disponible avec les suivantes courants: 35, 50, 75 et 90A avec tensions maximales à 480V et 600V.


Pourquoi la modularité à 3 boucles c’est mieux que celle à 4 boucles?


CD Automation veut proposer une approche qui focalise les concepteurs sur la nécessité de mieux balancer les charges sur le trois phases.  Dans les cas où ça c’est possible c’est toujours mieux de balancer les trois phases, même s’il est souvent difficile avec une modularité à 4 ou 8 zones. Pour ces raisons le concepteur est souvent poussé à ne balancer pas les trois phases, en évitant d’ajouter des autres modules sous utilisés.
Pour les applications qui nécessairement doivent utiliser deux, quatre ou huit zones, CD Automation propose le modèle à deux zones de thermorégulation RT2, qui présente une entrée supplémentaire utilisable pour des mesures de sécurité ou pour la mesurage de la pression du Melt dans les extrudeuses des matières plastiques.

La synchronisation des activations des trois unités monophasé peut être réalisée avec une extrême précision.
La fonction ECO distribue la puissance pendant la régulation en réduisant la possibilité que les trois zones distribuent la puissance maximale simultanément.
En plus, des paramètres de configuration et de diagnostic, dont la courant absorbée par les charges, l’état de fonctionnement des zones et la situation des alarmes, sont disponibles.


Microprocesseur – Fonctions spéciales

Fonctions ECO

La fonction ECO distribue la puissance pendant la régulation (<33%) dans le temps du cycle défini.


Soft Start

Pour éviter des chocs thermiques aux part chauffants, il faut limiter la puissance de sortie dans un certain laps de temps, ou effectuer  une rampe au set point de l’activation de la régulation.


Auto Tuning

Calcul automatique des paramètres de Tuning, avec mode adaptif ou individuel.


Prêts à partir

Quand les temperatures atteignent un seuil absolu prédéfini un contact est fermé pour activer l’extrudeuse.



Prêts pour l’industrie 4.0


Le choix du Modbus RTU comme protocole standard de communication sur l’unité est dû au grande facilité d’interface avec les panneaux opérateurs HMI, PLC, Pc industriels, et les autres unité du système que, dans la plupart des cas, sont déjà équipés avec ce standard de communication.

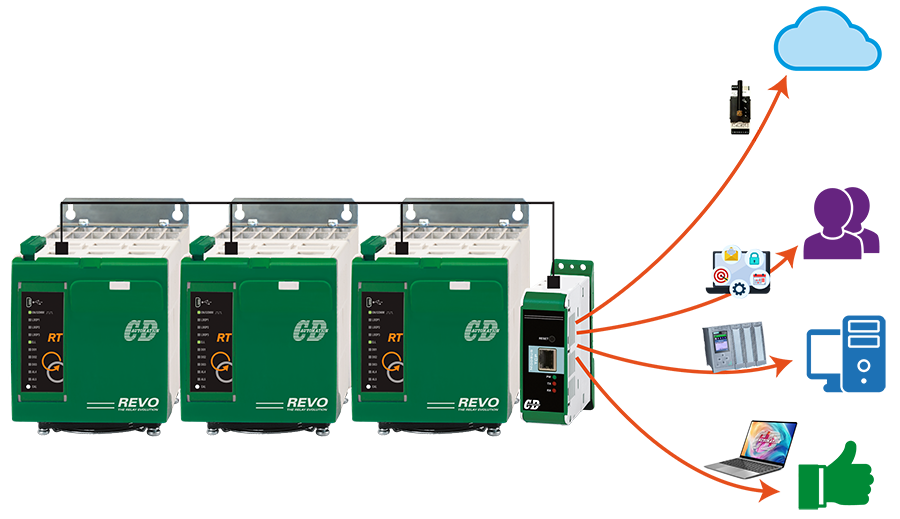

Grâce à l’utilisation de l’unité de terminaison TU-RS c’est possible de connecter le REVO RT avec la pluspart des bus terrains les plus communes (PROFINET, PROFIBUS DP, EtherNet/IP™, Modbus TCP).

L’unité est « plug and play », car elle vient configurée chez-nous en fonction des besoins spécifiques de chaque client.


Configuration simple et intuitive


La configuration de l’unité se fait par un port USB sur le front de l’instrument et par un software très simple et intuitif, par lequel il est possible d’enregistrer et télécharger les configurations standard.

Codes/Taille

REVO RT 2 zones- Codes d’Ordre

REVO RT 3 zones- Codes d’Ordre

Module de communication – Codes d’Ordre


REVO RT – Tailles et Dimensions

Software



TÉLÉCHARGEZ ICI LE SOFTWARE GRATUIT AUX FINS DE CONFIGURER L’INSTRUMENT:
La configuration se développe à travers d’un normale câble USB 2.0 – Type A mâle à Micro-B mâle (en vente chez CD Automation avec le code USBMA-20-USBMMB) et à travers d’un software de configuration, téléchargeable en cliquant sur le suivent lien:
ThyristorConfigurator V6.0.3.3

Thyristor configurator software
REVEX 1/2/3 PH - REVEX PA
REVO C 1/2/3 PH,
REVO PC v2
REVO PN v2
REVO PB
REVO RT
REVO TH

28.0 MiB



TÉLÉCHARGEZ  les files GSD:

PROFIBUS-GSD-Files

File GSD (General Station Description File) PROFIBUS configuration

11 KiB

PROFINET-GSDML-Files

File GSDML (General Station Description File) PROFINET configuration

85 KiB


Configurabilità del REVO Connect

SYNTONISATION SIMPLE ET RAPIDE

Ci-dessous on ramène des captures d’écran du software de configuration des nos unités. Cette page, par exemple, a la fonction de configurer tous les produits del CD Automation en utilisant le FAST MODE. Sur le côté gauche sont présentes toutes les conexions. L’operateur selectionne l’application en indiquant le type de charge (dans cet exemple le charge selectioné c’est « resistence normale »). Au moment ou on selectionne la charge et la connexion, automatiquement à la droite apparaîtra le processus de configuration de l’unité. Avant de commencer le téléchargement les paramètres peuvent être modifiés.


TESTS DES UNITÉS
Configurabilità del REVO Connect

Cette capture d’écran du software de configuration, est très utile pour le testing de toutes les unités SCR de CD Automation. D’ici on peut lire, écrire et selectionner: lire la valeur de la tension, de la courant et de la puissance, selectionner le signal d’entrée analogique ou SSR et les modalités de contrôle (V, I et VxI). Il est également possible de selectionner la typologie d’activation: Half Cycle, Single Cycle, Burst Firing, Delayed Triggering, Phase Angle et Soft Start, État du Limite de Courant et les valeurs reglées. Sur cette même capture c’est possible d’activer l’analyseur de charge, un petit oscilloscope qui permet voir la forme d’onde du signal de sortie (c’est possible de visualiser jusqu’à 10 variables).


Analizzatore del Carico

ANALYSEUR DE CHARGE

Dans cette capture d’écran on peut visualiser jusqu’à 10 variables de processus: de cette façon on a une vue d’ensemble et on peut comprendre si le lignes d’ondes correspondent aux attentes. L’analyseur de charge peut également être utile avec les analyses de défaillances ou problèmes.

Documentation

Téléchargez le catalogue du REVO RT
