Linee di prodotto SCR
Fino a 690V/2700A
Uniformità di Linea
Linee di prodotto SCR
Shadow
Slider

Famiglia REVO S

Famiglia REVO C

Famiglia MULTIDRIVE

Famiglia CUSTOM

Famiglia REVO TC

Altri SCR Power Controller / Regolatori di potenza

Seleziona in base al NUMERO DI FASI

Applicazioni

Tabelle Comparative Unità SCR / Tiristori

Confronto caratteristiche SCR Power Controller /Regolatori di Potenza della CD Automation

Guida Applicazioni SCR CD Automation

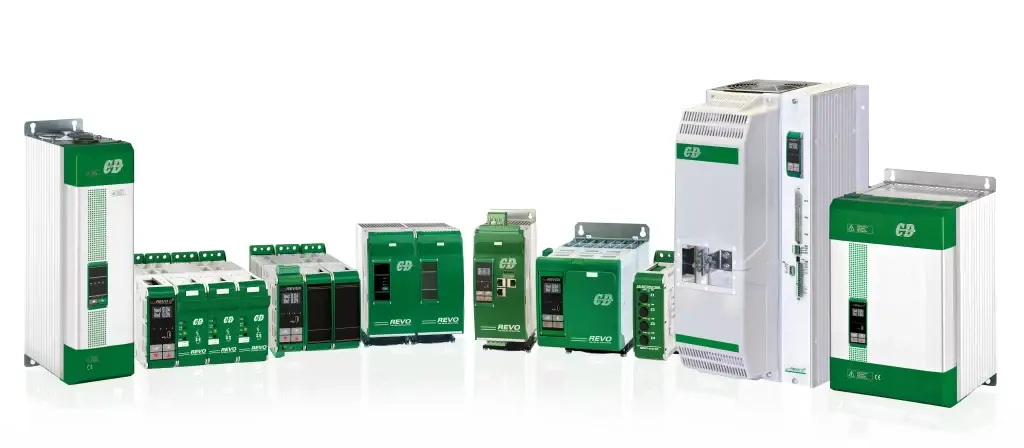

LE NOSTRE UNITA’ SCR


FAMIGLIA REVO S: Relè statici da 3,5 a 800A

  • La famiglia comprende Unità a 1-2-3 fasi
  • Tensione Nominale 480-600-690V
  • Ingresso: SSR o Analogico
  • Accensioni: Burst Firing (Fast Zero Crossing)
  • Heater Break: Allarme per diagnosticare la rottura parziale o totale del carico o il corto circuito del tiristore
  • Può essere utilizzato in applicazioni semplici dove la comunicazione non è richiesta
  • Fusibile e porta Fusibile al di sopra dei 40A
  • Fusibili Fissi dai 60 agli 800A
  • I fusibili interni riducono i tempi di cablaggio e le dimensioni del quadro
  • 100 KA Corrente testata di corto circuito (Short Circuit Current – SCCR)
  • Approvazioni CE e cUL

RISPARMIATE! Usate REVO S, un vero prodotto a valore aggiunto


REVO C CONNECT : Regolatore di potenza universale da 30 a 800AE’ un regolatore di potenza universale ad alta affidabilità che possiede un microprocessore avanzato che lo rende universale e completamente configurabile via software. Particolare attenzione è stata rivolta alla Connettività con i più popolari Bus di Campo e alla gestione dell’unità attraverso Wi-Fi (in opzione).

  • Capacità di guidare carichi monofase o trifase usando 1-2 o 3 rami
  • Range di tensione 480V, 600V e 690V (nella versione da 225 A)
  • 100 KA: Short Circuit Current rating (SCCR) fino a 600V
  • Fuse and Fuse Holder up to 40A
  • Fixed Fuses from 60 to 800A
  • Internal Fuses reduce your labor and dimension of cabinet
  • All the most popular FieldBus mounted on internal unit board
  • APP di CD Automation da installare sul proprio Smartphone Scaricabile gratis da GooglePlay o da Apple store
  • Tutti i segnali di ingresso selezionabili da PC o display OLED
  • All Firing types selectable with capability to switch from one firing to another one while the unit is controlling Power to the load
  • All Control Mode / Feed Back selectable while the unit is working
  • Approvazioni cUL e CE + EMC (vedere pagg 14-15)

REMOTE SERVICE from our desk to customer Thyristor unit in the field and you will never be alone!


FAMIGLIA CUSTOM da 1100 a 2100A

  • La famiglia è disponibile in unità da 1-2-3 fasi
  • Può essere vista come un’estensione della Famiglia REVO S da 1100A a 2100A
  • Tensione nominale 480-600-690V
  • Universal Unit for input & Firing Mode
  • Fusibili fissi interni come standard
  • Secondo interruttore termico: Per alta temperatura scambiatore di calore con contatto di uscita standard
  • Totalmente configurabile tramite il Tastierino di configurazione frontale
  • In opzione allarme Heater Break per diagnosticare rottura parziale o totale del carico ed eventuale cortocircuito del Tiristore
  • Tutti i circuiti, fusibili e Tiristori possono essere ispezionate semplicemente aprendo il pannello frontale.
  • Struttura modulare in alluminio e struttura in rame trattata contro l’ossidazione

FAMIGLIA MULTIDRIVE

  • MULTIDRIVE è un’unità basata su un potente micro configurabile dedicato tramite porta di comunicazione seriale per tutti gli ingressi, modalità di accensione, modalità di controllo e tipi di carichi
  • Adatta a pilotare carichi resistivi, induttivi, trasformatori, carichi complessi, che richiedono il Limite di Corrente CL e la Modalità di Controllo di potenza
  • Key Pad frontale standard per configurare tutte le funzioni interne e i parametri
  • Quattro uscite analogiche configurabli
  • Sei ingressi digitali
  • Quattro uscite a relè
  • Segnale di ingresso universale con taratura zero span in automatico
  • Modalità di accensione universale, configurabile dal cliente tramite Key Pad o porta di comunicazione, in Burst Firing BF o Angolo di Fase PA
  • Universal Feed Back Mode V; I; VxI and external
  • Un Soft Start S+BF può essere utilizzato in aggiunta al Burst Firing e all’angolo di fase
  • Allarme Heater Break per diagnosticare la rottura del carico parziale o totale, rilevamento SCR in cortocircuito
  • Porta RS 485. Protocollo Modbus
  • Soddisfa i requisiti di approvazione EMC e cUL
  • Protezione IP20

REVO PN: Unità di potenza multicanaleLe Unità REVO PN sono state ideate per gestire applicazioni con molte zone di potenza, controllando da 4 a 24 canali/zone. In genere, ogni zona è dimensionata per 25A, ma utilizzando il connettore del pannello anteriore è possibile collegare carichi fino a 210A. Rispondono alle moderne esigenze di connettività, acquisizione dati, monitoraggio, e diagnostica degli impianti industriali tramite i più diffusi Bus di campo. Sono il complemento ideale del vostro PLC/MULTILOOP per le funzioni di termoregolazione. Tra le funzionalità di REVO PN sono incluse:

  • Eliminazione dei picchi di potenza istantanea
  • Fattore di potenza prossimo ad 1 dovuto all’utilizzo dell’accensione al passaggio per lo zero della tensione.
  • Mantiene la potenza istantanea al di sotto dei limiti contrattuali della vostra azienda
  • Consente quindi di fissare contratti meno onerosi e di evitare penali dovute al superamento dei limiti contrattuali.
  • Rapido ritorno dell’investimento
  • Risponde alle moderne esigenze di connettività, acquisizione dati, monitoraggio e diagnostica degli impianti industriali tramite i più diffusi Bus di campo.
  • Sono il complemento ideale del vostro PLC/MULTILOOP per le funzioni di termoregolazione
  • Notifiche di allarme per zona, per Heater break e cortocircuito tiristore
  • Product footprint for 24 zone package 60% less than using standard thyristor stacks
  • Riduzione di spazio e cablaggio

REVO TC PID TEMPERATURE CONTROLLERIl nuovo REVO TC è una soluzione integrata che offre molti vantaggi

  • Regolatore di temperatura PID con 4 uscite
  • Fusibile e Portafusibile
  • Relè allo stato solido
  • Trasformatore di corrente
  • Single loop Integrity
  • Drastica riduzione del cablaggio utilizzando un cavo multiplo con connettore
  • Riduzione di spazio e costo degli armadi

REVO PC POWER CONTROLLER

  • Controllo di potenza multi canale
  • Adatto alla comunicazione con PLC e Multiloop
  • Dedicated to solve applications
  • Riduzione di spazio e cablaggio
  • Disponibili i più popolari Bus di Campo
  • CE EMC and cUL® listed
  • Eliminazione dei picchi di potenza istantanea.
  • Fattore di potenza mantenuto vicino ad 1

Eliminazione dei picchi di potenza istantanea.
Fattore di potenza prossimo ad 1 dovuto all’utilizzo dell’accensione Zero Crossing ZC.
REVO PC mantiene la potenza istantanea al di sotto dei limiti contrattuali della vostra azienda.
Consente quindi di fissare contratti meno onerosi e di evitare penali dovute al superamento dei limiti contrattuali.
Rapido ritorno dell’investimento.
