• 48x48
  • Doppio Display
  • Valvole Motorizzate opz
  • Un Allarme Max.

General Details

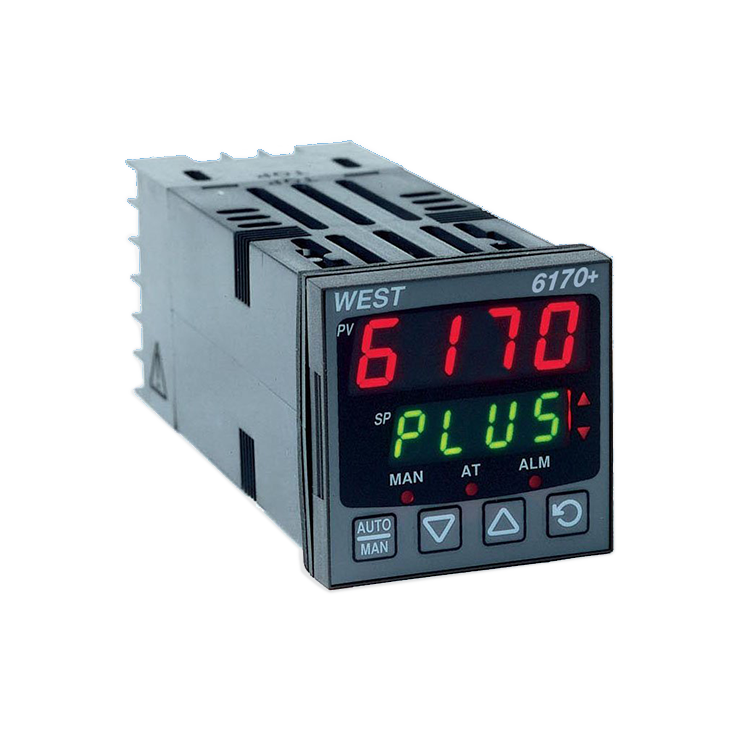

West P6170

Regolatore Valvole Motorizzate

Regolatore Valvole Motorizzate 48×48, Ingresso Universale, Out1-2 Contorollo Valvola, Out3 Come Allarme Singolo o Ritrasmissione. I regolatori 6170+ da 1/16 DIN sono progettati specificamente per il controllo di valvole motorizzate ad anello aperto (VMD)L’algoritmo speciale per la regolazione VMD e la regolazione on-line in modo continuo portano a un controllo stabile in ogni momento. Oltre al relè di uscita VMD, sono disponibili anche altre opzioni che possono essere impostate come allarme o uscita per registratore. Il regolatore 6170 vanta una serie di ingressi che possono essere scelti tra termocoppia, RTD a tre fili o DC lineare. Gli utenti possono programmare il display per visualizzare le variabili di processo in modo appropriato alla loro applicazione. Sono inoltre disponibili la strategia di allarme e il controllo “bumpless”.

  • Doppio display programmabile a quattro digit
  • Ingresso universale – termocoppia, RTD a tre fili o DC lineare (mA, mV o V)
  • Uscita 3, utilizzabile come allarme (relé) o con un uscita analogica per inviare il valore ad un registratore.
  • Auto/manual e tuning automatico
  • Opzione Doppio setpoint
  • Setpoint remoto base (solo ingresso SPR)
  • Opzione per comunicazione RS485
  • Pannello frontale con protezione IP65
  • Semplice procedura di set-up con password di protezione

La serie PLUS rende tutto più semplice:

  • Meno tipi di regolatori a magazzino (Tutte le uscite sono a Plug-in)
  • Assenza di Jumper (Evita gli errori)
  • Configurazione hardware automatica (Riduci i tempi di set-up)
  • Maggiore flessibilità (Con RSP e TxPSU su tutta la gamma)
  • Personalizzazione del menù operatore (Facile da impostare tramite PC)
  • Utilizzo semplificato (HMI migliorata e semplificata)

Author
Manuali
NameSizeDate
59377-3 P4170 P8170 P6170 Concise Manual English

375.8 KiB 12 giugno 2014
59378-3 P4170 P8170 P6170 Concise Manual French

363.9 KiB 12 giugno 2014
59379-4 P4170 P8170 P6170 Concise Manual German

4.1 MiB 12 giugno 2014
59380-3 P4170 P8170 P6170 Concise Manual Italian

390.0 KiB 12 giugno 2014
Datasheet
NameSizeDate
P4170-Datasheet

142.3 KiB 12 giugno 2014
P6170-Datasheet

154.8 KiB 12 giugno 2014
P8170-Datasheet

146.6 KiB 12 giugno 2014
Software
P-Series-Configurator-Software (8.3 MiB, 83 downloads)
Schede Opzionali
  1. Tabella Opzioni e Modelli

    Tabella a matrice per individuare le schede opzionali da montare sui regolatori West distribuiti da CD Automation in base al modello

  1. Immagini Schede Opzionali
