REVEX PA


PHASEN:3
TYP:Leistungsregler
LASTSTROM:30A - 280A
MAX SPANNUNG:480V, 600V
KOMMUNIKATION:Modbus
ZULASSUNGEN: CE / EAC

General Details

REVEX PA

SCR-Leistungssteller mit erweiterten Funktionen

Der REVEX PA Leistungsregler ist das neueste Mitglied der REVEX Familie von CD Automation.
Die REVEX liegen zwischen den beiden Familien REVO S und REVO C in Bezug auf Preis und Leistung. Sie zeichnen sich dadurch aus, daß sie nach den eigenen Bedürfnissen konfiguriert werden können, indem man alle Optionen, die man nicht nutzen möchte, ausschaltet und so den Anschaffungspreis reduziert. Es ist ein äußerst flexibles und leistungsstarkes Gerät.

Das REVEX PA ist ein dreiphasiges Gerät, dessen Funktionen denen der REVEX 3PH-Modelle überlegen sind, da es in der Lage ist, Zündungen im Phasenwinkel mit oder ohne Strombegrenzung auszuführen. REVEX PA ist daher ein Gerät, das sich auch für die Ansteuerung von induktiven Lasten, wie z.B. Dreiphasentransformatoren, eignet. Die Algorithmen innerhalb ermöglichen eine Leistungsregelung auch für spezielle Lasten, wie MoSi2- und SiC-Heizelemente.

Im Vergleich zur Serie REVEX 3PH verfügt das Gerät über hohe I2T-Kontakte, die für die Bewältigung der für IRSW-Lampen (Ultra Short) typischen Stromspitzen geeignet sind, auch bei kleineren Baugrößen wie 35A und 50A.

Das Gerät kann vorzugsweise über den Analogeingang (4-20 mA / 0-10V) oder über serielle Modbus®-Kommunikation gesteuert werden.

Der Mikroprozessor ermöglicht verschiedene Zündzwecke, darunter Pulspaketbetrieb (Burst Firing), Phasenanschnitt, verzögerter Triggerung und Nullpunktschaltend (Zero Crossing).

Die Steuerung kann in Spannung, Strom, Leistung oder V2 und I2 mit Übertragung auf VxI erfolgen.

Ein weiteres Merkmal unseres Geräts ist der integrierte USB-Anschluss, über den das Gerät im sicheren Modus konfiguriert werden kann, ohne daß die angeschlossene Last und die Hilfsspannung benötigt werden. Während der Konfiguration wird das Gerät direkt über USB mit Strom versorgt.

Technische Angaben

  • Lasttyp: Normale Widerstände, Kurz-, Mittel- und Langwellen-Infrarotlampen.
  • Eingänge: 4:20mA, 0:10V, SSR und Modbus® als Standard.
  • Zündzwecke: Pulspaketbetrieb (Burst Firing), Phasenanschnitt, verzögerter Triggerung und Nullpunktschaltend (Zero Crossing).
  • Steuerungtyp: in Spannung, Strom, Leistung oder V2 und I2 mit Übertragung auf VxI.
  • Kommunikation: RS485-Anschluss Modbus® RTU-Protokoll.
  • USB: Eingebauter Anschluss für sichere Konfiguration ohne Last und Hilfsspannung. Die Stromversorgung des Geräts erfolgt über USB.
  • Zulassungen: CE+EMC und EAC-konform.
Kode/Größe

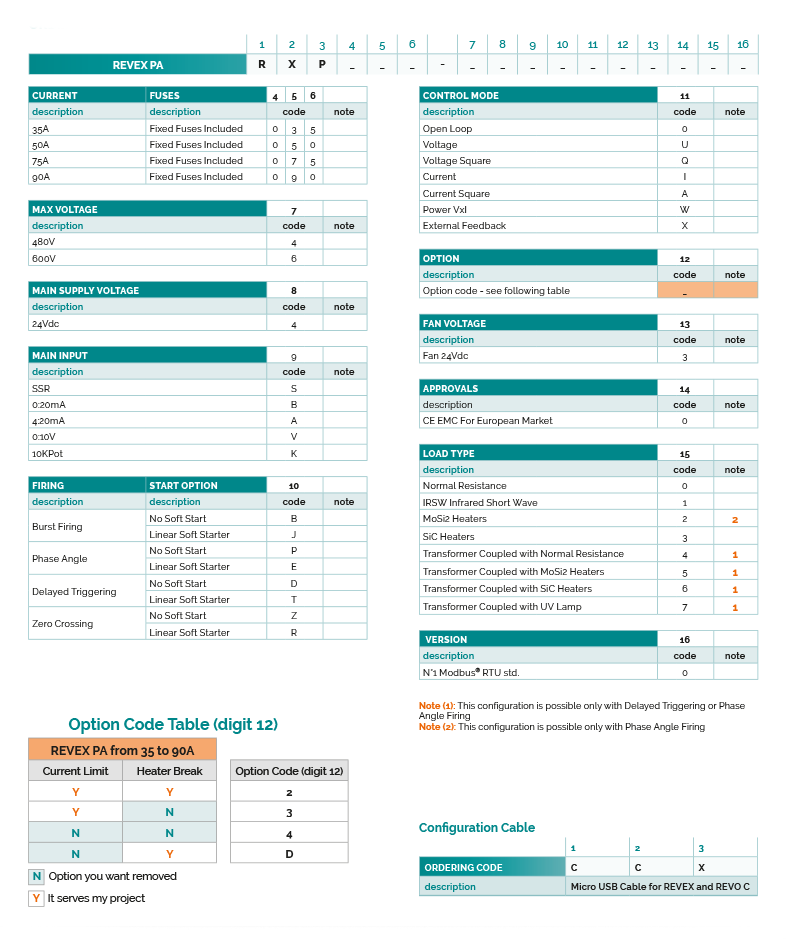

REVEX PA – Bestellnummer

Kommunikationsmodul – Bestellnummer


REVEX PA – Abmessungen und Gewicht

Software
Laden sie die kostenlose Software zur konfiguration des Geräts hier herunter:
La configurazione avviene tramite un normale cavo USB 2.0 – Tipo A maschio a Micro-B maschio ( acquistabile da noi con codice USBMA-20-USBMMB ) e tramite un software gratuito di configurazione che è scaricabile a questo link:
ThyristorConfigurator V6.0.3.6

Thyristor configurator software
REVEX 1/2/3 PH - REVEX PA
REVO C 1/2/3 PH,
REVO PC v2
REVO PN v2
REVO PB
REVO RT/RTL
REVO TH

28.0 MiB

LADEN Sie das Kommunikationsbus-Handbuch herunter REVEX – Profinet:

REVEX 14RX Profinet TU-RS485-PNTxRVXxx

Addendum: REVEX Profinet for 14 Thyristor units Code TU-RS485-PNTxRVXxx

0.7 MiB



LADEN Sie das Kommunikationsbus-Handbuch herunter REVEX – Profibus:

REVEX 14RX Profibus TU-RS485-PDP_RVX14

Addendum: REVEX Profibus for 14 Thyristor units Code TU-RS485-PDP_RVX14

0.6 MiB



LADEN sie das GSD-Dateien:

PROFIBUS-GSD-Files

File GSD (General Station Description File) PROFIBUS configuration

11 KiB

PROFINET-GSDML-Files

File GSDML (General Station Description File) PROFINET configuration

85 KiB


Configurabilità del REVO ConnectSCHNELLE UND EINFACHE ABSTIMMUNG

Nachfolgend finden Sie einige Screenshots der Konfigurationssoftware für unsere Geräte.
Auf dieser Seite werden beispielsweise alle CD-Automatisierungsprodukte im FAST MODE konfiguriert.
Auf der linken Seite befinden sich alle Verbindungen. Der Bediener wählt die Anwendung aus, indem er die Art der Last angibt (in diesem Beispiel wurde „normaler Widerstand“ als Last ausgewählt).
Bei automatischer Auswahl der Last und des Anschlusses erscheint auf der rechten Seite das Konfigurationsrezept des Geräts. Vor dem Herunterladen auf das Gerät können die Parameter geändert werden.


EINHEITLICHE PRÜFUNG
Configurabilità del REVO Connect

Dieser Bildschirm der Konfigurationssoftware ist sehr nützlich und kann zum Testen aller CD Automation SCR-Geräte verwendet werden.
Von hier aus kann man lesen, schreiben und wählen: den Spannungs-, Strom- und Leistungswert lesen, das analoge oder SSR-Eingangssignal und den Steuermodus zwischen V, I und VxI wählen.
Es ist auch möglich, die Art der Zündung zu wählen: Halbzyklus, Einzelzyklus, Burst Firing, verzögerte Auslösung, Phasenwinkel und Softstart, Stromgrenzwertstatus und Sollwerte.
Auf der gleichen Seite kann der „Lastanalysator“ aktiviert werden, ein kleines Oszilloskop, mit dem Sie die Wellenform des Ausgangssignals sehen können (bis zu 10 Variablen können angezeigt werden).


Analizzatore del Carico
LADUNGANALYSATOR

Auf dieser Seite können bis zu 10 Prozessvariablen analysiert werden, so können Sie sich sofort einen Überblick verschaffen und sehen ob die Wellenformen den gewünschten Erwartungen entsprechen.
Es ist klar, daß der Lastanalysator auch für die Fehler- oder Problemanalyse sehr nützlich sein kann.


Registrazione della Variabile di Processo del REVO ConnectAUFZEICHNUNG VON PROZESSVARIABLEN

Im REVO C befindet sich der Speicher auf einer SD-Speicherkarte mit xx GB und die Speicherintervalle sind programmierbar.
Bei anderen CD Automation Produkten sind die Intervalle fest und nicht programmierbar.

Dokumentation

REVEX PA – Dokumentation

Handbücher

Serial Communication REVEX

Manual for Serial Communication

1.1 MiB

Ita-REVEX-PA

MANUALE D'USO REVEX PA (M-RXP-35-90)

1.7 MiB

Eng-REVEX-PA

USER'S MANUAL REVEX PA (M-RXP-35-90)

1.8 MiB

Katalog




3D-Modelle

SR25

3D file for size SR25

32.6 MiB
