Die Sicherstellung von thermischer Gleichmäßigkeit, Oberflächenqualität und Prozesskontinuität stellt die zentrale Herausforderung in Bandtrocknungs- und Veredelungsprozessen dar. In industriellen Produktionslinien können bereits geringe Temperaturschwankungen die Planlage des Substrats, die Haftung von Beschichtungen und die endgültige Farbqualität beeinträchtigen.
Die SCR-Leistungssteller von CD Automation sind darauf ausgelegt, eine präzise Steuerung der elektrischen Energie in kritischen Anwendungen zu gewährleisten: von Web-Trocknern über Trocknungstunnel für Druckfarben bis hin zur Regelung von IR-Lampen. Dank einer präzisen Leistungsmodulation passen sich unsere Systeme sofort an Änderungen der Liniengeschwindigkeit und des Materialgewichts an und gewährleisten konstante Qualitätsstandards über die gesamte Breite des Substrats.
Die Wahl unserer Lösungen bedeutet die Wahl eines Partners mit umfassender Erfahrung in kontinuierlichen Prozessen, der die gesamte Branche zu höherer Energieeffizienz, drastischer Abfallreduzierung und vollständigem Monitoring elektrischer Parameter führen kann.
Kontaktieren Sie uns für weitere Informationen oder eine spezialisierte Beratung
Energieeffizienz und Integration in Kraft-Wärme-Kopplungssysteme
Im Papiersektor mit kontinuierlich hohem Energieverbrauch stellt die Integration von Kraft-Wärme-Kopplungssystemen (KWK / CHP – Combined Heat and Power) einen strategischen Hebel zur Verbesserung der Gesamteffizienz der Anlage dar. Die SCR-Regler von CD Automation ermöglichen eine dynamische und modulierte Laststeuerung und erleichtern so die Anpassung an die variablen Energieprofile von KWK-Anlagen. Dadurch wird der Eigenverbrauch der erzeugten Energie maximiert und die Netzabhängigkeit reduziert.
Parallel dazu ermöglichen Techniken wie Demand Side Management (DSM) und Peak Shaving die Reduzierung von Lastspitzen und eine optimierte Verteilung elektrischer Lasten in Trocknungs- und Beschichtungsprozessen. Die Kombination aus SCR-Steuerung und intelligenter Energiemanagement-Logik stabilisiert den Gesamtverbrauch und verbessert die Betriebseffizienz der gesamten Anlage.
Optimierung des Energieverbrauchs und Reduzierung von Verlusten
Neben der Kraft-Wärme-Kopplung basiert die Energieeffizienz in Papierlinien auf einer Kombination von Strategien wie Lastverteilung, Blindleistungskompensation und modulierter Leistungssteuerung. Der Einsatz von SCR-Leistungsstellern ermöglicht eine präzise Energieführung, vermeidet Überversorgung und reduziert unnötigen Energieverbrauch in Trocknungs-, Beschichtungs- und industriellen Heizprozessen.
Die Integration von Energy-Monitoring-Systemen und Energie-KPIs ermöglicht zudem die Analyse des Verbrauchs pro Zone oder Prozess und unterstützt kontinuierliche Optimierung sowie vorausschauende Wartung. In diesem Zusammenhang wird die intelligente Leistungsregelung zu einem Schlüsselfaktor zur Reduzierung von Verlusten, zur Stabilisierung des internen Netzes und zur Steigerung der Gesamteffizienz.
Rolle von Leistungsmodulen in der thermischen und energetischen Steuerung der Papierindustrie
Leistungsgeräte spielen in diesem Kontext eine zentrale Rolle bei der Optimierung des Energieverbrauchs in Papier- und Drucklinien. Sie werden für die präzise Steuerung elektrischer Heizsysteme eingesetzt, insbesondere in Trocknungsanlagen, IR-Lampen und kontinuierlichen Beschichtungsprozessen, und ermöglichen eine stabile und modulierte Energiebereitstellung – entscheidend für thermische Gleichmäßigkeit, Oberflächenqualität und Prozesskontinuität auch bei hohen Geschwindigkeiten und variablen Energieprofilen.
Rolle von Leistungsmodulen in der thermischen und energetischen Steuerung der Papierindustrie
Leistungsgeräte spielen in diesem Kontext eine zentrale Rolle bei der Optimierung des Energieverbrauchs in Papier- und Drucklinien. Sie werden für die präzise Steuerung elektrischer Heizsysteme eingesetzt, insbesondere in Trocknungsanlagen, IR-Lampen und kontinuierlichen Beschichtungsprozessen, und ermöglichen eine stabile und modulierte Energiebereitstellung – entscheidend für thermische Gleichmäßigkeit, Oberflächenqualität und Prozesskontinuität auch bei hohen Geschwindigkeiten und variablen Energieprofilen.

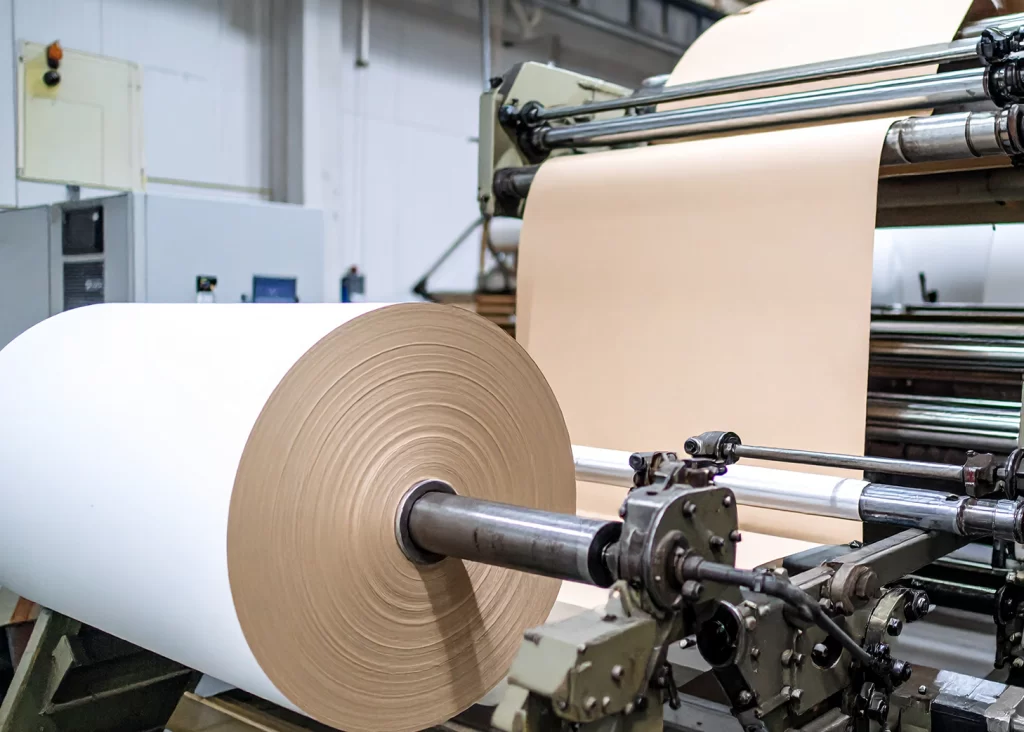

Trocknung und Feuchtigkeitskontrolle (Web-Trockner und Tissue)
In der Papier-, Karton- und Tissueproduktion variiert die thermische Last kontinuierlich je nach Geschwindigkeit, Flächengewicht und Feuchtigkeit. SCR-Regler ermöglichen eine präzise Leistungsmodulation von Heizwiderständen oder IR-Lampen, gewährleisten Querprofilstabilität (Cross Direction) und reduzieren mechanische Spannungen im Material.

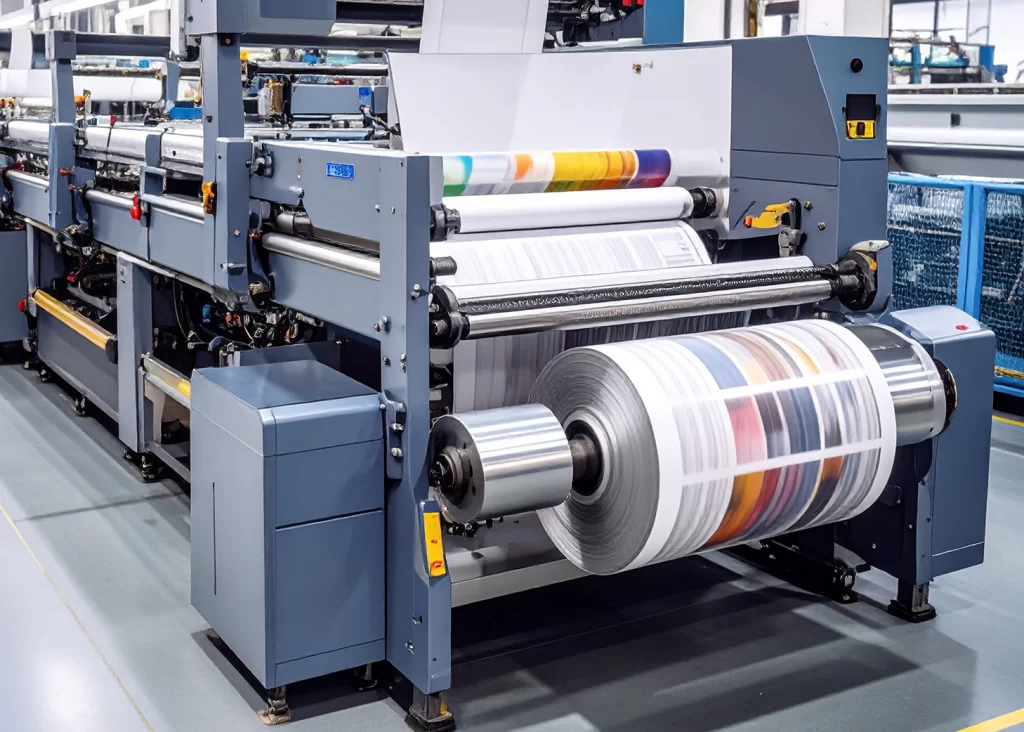

Trocknung von Druckfarben und Beschichtungspolymerisation (IR & UV)
In Druck- (Tiefdruck, Flexodruck) und Beschichtungsanlagen erfordern IR- und UV-Lampen eine sofortige dynamische Reaktion. Die Phasenanschnittsteuerung der CD Automation SCR verhindert Flicker, vermeidet thermische Belastung der Lampen und gewährleistet eine gleichmäßige Farbfixierung auch bei hohen Geschwindigkeiten.

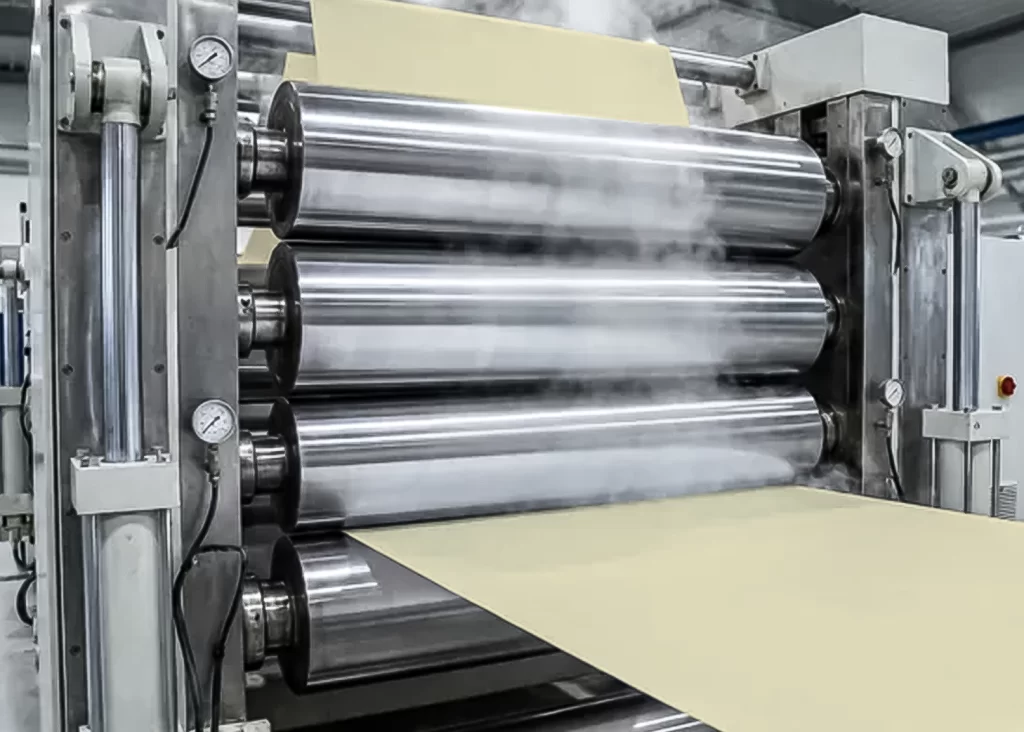

Beheizte Zylinder und Finishing (Walzen und Kalander)
Bei Glätt-, Veredelungs- und Laminierprozessen müssen beheizte Walzen eine konstante Temperatur über die gesamte Breite halten. Unsere Systeme kompensieren schnell Änderungen der Liniengeschwindigkeit und sorgen für Oberflächengleichmäßigkeit sowie Dimensionsstabilität des Endprodukts.
Nachhaltige Verpackung und Thermoformung
Im Bereich Bio-Verpackungen und geformter Fasern ist die Temperaturregelung entscheidend für die strukturelle Stabilität. Der Einsatz von SCR-Leistungsstellern ermöglicht eine präzise und konstante Wärmeführung und reduziert Ausschuss und Verformungen während Form- und Trocknungsprozessen von Zellulosematerialien.
Steuerung von Klebeprozessen und Hilfssystemen
Von Wellpappe bis zu Converting-Anlagen hängt die Viskosität von Klebstoffen von der thermischen Stabilität der Tanks und Verteilungssysteme ab. SCR-Systeme steuern diese ohmschen Lasten präzise und optimieren Abbindezeiten sowie Verbindungsqualität.

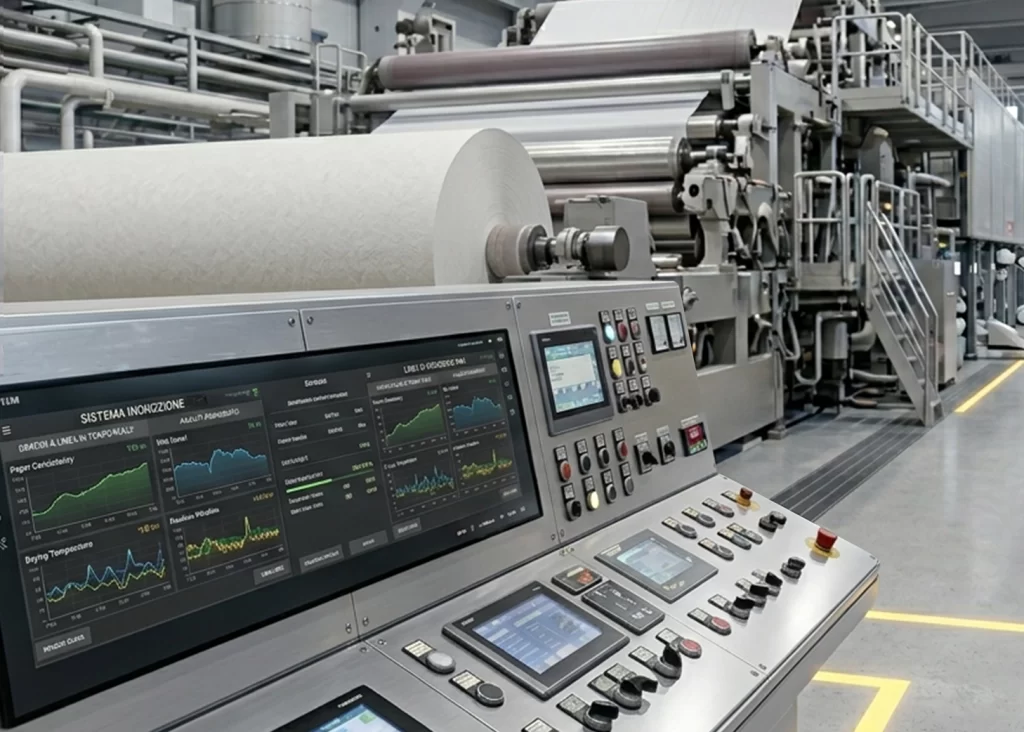

Industrie 4.0 Integration und Smart Diagnostics
Alle Lösungen sind für die vollständige Integration in PLC/SCADA-Systeme über gängige Feldbusse ausgelegt. Erweiterte Diagnosen (Heater Break, Kurzschluss) ermöglichen vorausschauende Wartung und reduzieren ungeplante Anlagenstillstände erheblich.

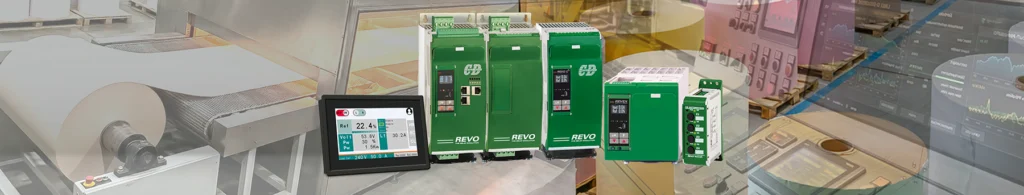

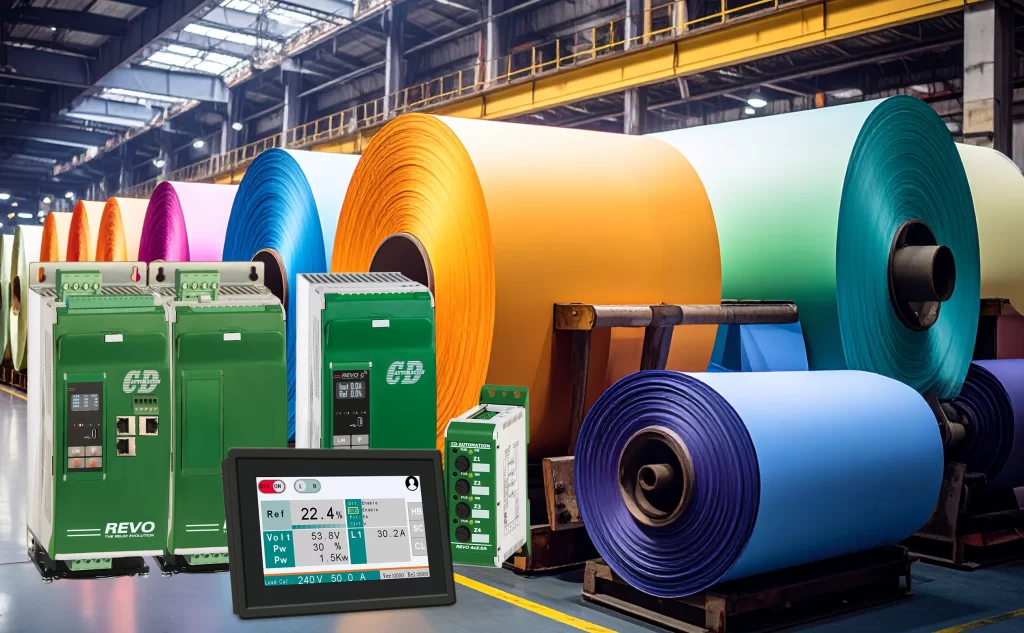

REVO Leistungsgeräte: SCR für jede Produktionsanforderung
Um den unterschiedlichen Anforderungen von Trocknungs- und Veredelungsprozessen gerecht zu werden, hat CD Automation die REVO-Familie entwickelt – eine modulare SCR-Produktlinie zur Lösung typischer Herausforderungen der Papierindustrie wie Hochleistungs-Einphasenlasten und komplexe Multizonen-Synchronisation.
Alle Modelle verfügen über native Kommunikationsprotokolle zur einfachen Integration in bestehende Automatisierungssysteme und machen die Temperaturregelung zu einem strategischen Asset für Energiemonitoring und Predictive Maintenance.
REVO C
REVO C ist ein Hochleistungs-SCR-Leistungsregler zur präzisen Steuerung elektrischer Heizsysteme in industriellen Anwendungen. Verfügbar von 30A bis über 2000A und konfigurierbar für Ein-, Zwei- oder Dreiphasenbetrieb, geeignet für eine breite Palette ohmscher Lasten und industrielle Trocknungssysteme.
Hauptmerkmale
- Breite Auswahl an Zündmodi (Burst, Single Cycle, Phasenanschnitt).
- Präzise Messung von Spannung, Strom und Leistung.
- Integration in gängige Industrie-Feldbusse.
- Stabile Regelung auch bei schnellen Laständerungen.
Im Papier- und Drucksektor wird er in Web-Trocknern, Druckfarbentrocknungssystemen und Beschichtungsanlagen eingesetzt.
REVO PN
REVO PN REVO PN ist ein Leistungsgerät für Anwendungen mit vielen Heizzonen, typisch für Papier-Trocknungs- und Converting-Linien. Es kann 4 bis 24 Leistungskanäle unabhängig steuern.
Hauptmerkmale
- Multizonensteuerung von Heizungen und IR-Lampen.
- Synchronisierte Zündsteuerung zur Reduzierung von Lastspitzen.
- Integration in PLC- und Leitsysteme.
- Heizdrahtbruch- und Zonenüberwachung.
Ideal für Web-Trockner, IR-Tunnel und Multizonen-Trocknungssysteme.
REVO PC
REVO PC ist ein mehrkanaliger Leistungsregler für Anlagen mit vielen Heizzonen und effizientem Energiemanagement.
Hauptmerkmale
- Steuerung von bis zu 24 Ausgängen für externe SSRs.
- Reduzierung von Lastspitzen.
- Synchronisierte Schaltung mit Dynamic Burst Firing.
- Vollständige Feldbus-Integration.
Im Papier- und Beschichtungssektor wird es für Multizonen-Trocknungslinien, Klebstoffreaktoren und Hochleistungs-Trocknungssysteme eingesetzt, bei denen zahlreiche Heizelemente gesteuert werden müssen, während der Energieverbrauch stabil gehalten wird.
REVO S
Die REVO S von CD Automation sind kompakte und zuverlässige Halbleiterrelais für Ein-, Zwei- und Dreiphasenlasten bis 800A. Sie ermöglichen schnelle und präzise Schaltungen dank Burst-Firing-Technologie und integrieren erweiterte Diagnosefunktionen wie Heizkreisbruchalarm sowie interne Sicherungen zur vereinfachten Verdrahtung.
CD Automation Lösungen im Vergleich
REVO C
Einphasen- / Zweiphasen- / Dreiphasen-SCR-Leistungssteller
30A…2100A
Modbus, Profinet, EtherCAT, Ethernet/IP
Web-Trockner, Drying-Systeme für Papier und Karton, Beschichtungslinien, Druckfarbentrocknung
Erweiterte Leistungsregelung, hohe Konfigurierbarkeit und vollständige Integration in industrielle Automatisierungssysteme
REVO PC
Mehrkanal-Leistungsregler für SSR
Verwaltung von bis zu 24 Zonen über REVO S
Profinet, Modbus TCP, EtherNet/IP
Drying-Linien mit zahlreichen Heizelementen, Klebstoffreaktoren, Multizonen-Heizsysteme
Intelligente Steuerung von Leistungsspitzen und zentrale Kontrolle mehrerer Heizzonen
CD Automation Lösungen im Vergleich
Modell: REVO C
Typologie: Einphasen- / Zweiphasen- / Dreiphasen-SCR-Leistungssteller
Strombereich: 30A bis 2100A
Protokolle: Modbus, Profinet, EtherCAT, Ethernet/IP
Anwendungen: Web-Trockner, Drying-Systeme für Papier und Karton, Beschichtungslinien, Druckfarbentrocknung
Vorteile: Erweiterte Leistungsregelung, hohe Konfigurierbarkeit und vollständige Integration in industrielle Automatisierungssysteme
Modell: REVO PN
Typologie: Multizonen-SCR-System
Strombereich: Bis zu 25A pro Zone
Protokolle: Profinet, Modbus TCP, EtherNet/IP
Anwendungen: IR-Trocknungstunnel, Multizonen-Drying in Papierlinien, kontinuierliche Beschichtungssysteme
Vorteile: Unabhängige Steuerung mehrerer Heizzonen und stabile Verwaltung verteilter Lasten
Modell: REVO PC
Typologie: Mehrkanal-Leistungsregler für SSR
Strombereich: Verwaltung von bis zu 24 Zonen über REVO S
Protokolle: Modbus RTU, Profibus, Profinet
Anwendungen: Drying-Linien mit zahlreichen Heizelementen, Klebstoffreaktoren, Multizonen-Heizsysteme
Vorteile: Intelligente Steuerung von Leistungsspitzen und zentrale Kontrolle mehrerer Heizzonen
Häufig gestellte Fragen zu Leistungsstellern für die Papierindustrie
Hier finden Sie Antworten auf die häufigsten Fragen zur Steuerung elektrischer Heizungen in Papierproduktionslinien, Coating-Systemen und industriellen Druckprozessen.
Welcher Leistungssteller eignet sich am besten für Web Dryers in Papierlinien?
REVO C ist häufig die am weitesten verbreitete Lösung, da er die Leistung von industriellen Heizwiderständen oder IR-Lampen präzise regeln kann. Dank der flexiblen Konfigurationsmöglichkeiten lässt er sich einfach an Änderungen der Liniengeschwindigkeit und an die thermische Belastung des Prozesses anpassen.
Wie werden mehrere Trocknungszonen in Papierlinien gesteuert?
REVO PN Systeme ermöglichen die unabhängige Steuerung mehrerer Heizzonen und gewährleisten eine gleichmäßige Temperaturverteilung über die gesamte Bahnbreite sowie eine verbesserte Stabilität des Trocknungsprozesses.
Wie werden Leistungsspitzen in industriellen Trocknungssystemen reduziert?
REVO PC ermöglicht die Steuerung zahlreicher Heizelemente, indem die Schaltvorgänge zeitlich verteilt werden. Dadurch werden Leistungsspitzen im Stromnetz reduziert und die Energieeffizienz der Anlage verbessert.
Können SCR-Leistungssteller die Qualität des Endprodukts verbessern?
Ja. Die präzise Regelung der elektrischen Leistung ermöglicht gleichmäßige Temperaturen in Trocknungs- und Coating-Systemen und reduziert dadurch Oberflächenfehler, Feuchtigkeitsschwankungen und Produktionsausschuss.
Können die Leistungssteller von CD Automation in die Automatisierungssysteme von Papierlinien integriert werden?
Ja. Die Geräte unterstützen die wichtigsten industriellen Kommunikationsprotokolle wie Modbus, Profinet, EtherCAT und Ethernet/IP und erleichtern dadurch die Integration in SPS- und Leitsysteme.
Welche Betriebsart eignet sich am besten für Trocknungssysteme und IR-Lampen?
Für Standard-Widerstandslasten wird häufig Zero Crossing verwendet, da diese Betriebsart Netzstörungen reduziert.
Für IR-Lampen oder Anwendungen, die eine schnellere Reaktion erfordern, werden je nach Prozessdynamik Betriebsarten wie Phase Angle oder Burst Firing eingesetzt.
Können SCR-Leistungssteller dazu beitragen, den Energieverbrauch in Papierlinien zu reduzieren?
Ja. Die präzise Leistungsregelung ermöglicht es, nur die tatsächlich für den Prozess benötigte Energie bereitzustellen, wodurch Energieverluste reduziert und die Gesamteffizienz der Anlage verbessert werden.
Funktionieren SCR-Leistungssteller mit Kraft-Wärme-Kopplungssystemen in Papierfabriken?
SJa. SCR-Leistungssteller lassen sich in Kraft-Wärme-Kopplungssysteme (CHP) integrieren, optimieren den Eigenverbrauch der erzeugten Energie und passen sich an variable Lasten der Papierlinien an.
Wie kann die Energieeffizienz in Papierlinien mit SCR-Leistungsstellern verbessert werden?
SCR-Leistungssteller ermöglichen eine präzise Leistungsregelung, reduzieren Verbrauchsspitzen und optimieren den Energieeinsatz in Trocknungs-, Coating- und industriellen Heizprozessen.
